[AWS 인프라 구축기] 극한의 비용 최적화로 완성한 대용량 예매 시스템 배포 아키텍처

또또또 부과됐다. AWS 해볼까 할 때마다 단기간에 이렇게까지 나올수있나 싶다.

이번에는 인강 들으면서 켜놨던 리소스를 제대로 종료하지 않았고 다음 날이라도 확인했었야했는데, root계정으로 로그인을 하지 않다보니 시간이 지나서 확인하여 생긴 문제 ㅠ ㅠ

재빨리 대시보드로 일정 예산 금액 넣으면 알림이 오게 해놨다.. 지금 이런 경험으로 AWS 구축에 오기가 생긴다!!

01. 왜 이런 설계를 선택했나

포트폴리오지만 실무처럼 — FinOps 마인드셋으로 설계한 이유

포트폴리오 프로젝트라도 AWS를 실무처럼 띄워놓고 방치하면 한 달에 수십만 원이 과금될 수 있다. 비용과 트레이드오프를 명확히 인지하고, 어떻게 비용을 억제하면서 실무급 아키텍처를 구성했는지 기록하는 과정이다.

핵심 전략 Terraform IaC로 전체 인프라를 코드화하여 부하 테스트 시에만 terraform apply로 올리고, 완료 후 즉시 terraform destroy로 파기. 필요할 때만 켜는 구조로 예산을 완벽하게 통제

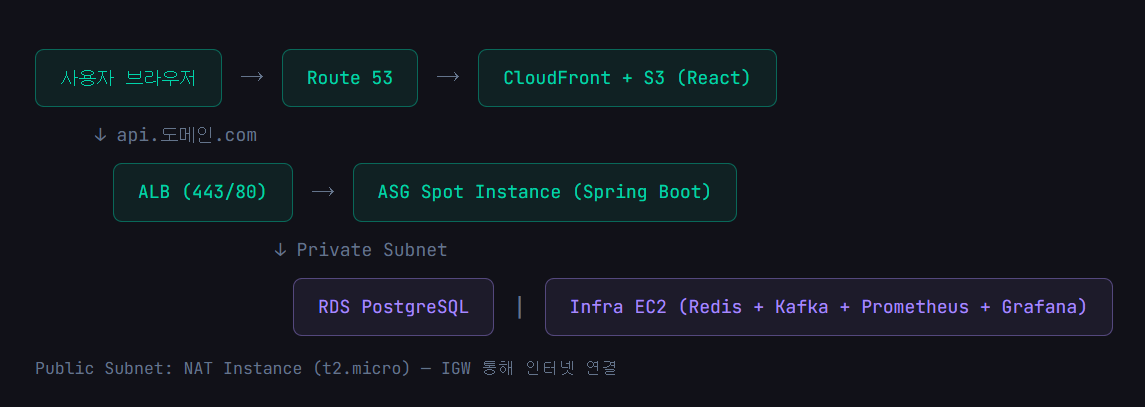

전체 아키텍처 한눈에

• 사용자 브라우저 → Route 53 → CloudFront + S3 (React)
• Public Subnet: ALB (443/80) → ASG Spot Instance (Spring Boot)
• Private Subnet: RDS PostgreSQL | Infra EC2 (Redis + Kafka + Prometheus + Grafana)
• 인터넷 아웃바운드: NAT Instance (t2.micro)를 통한 인터넷 연결

02. 1주차 — VPC & 네트워크 기반 구성

main.tf : VPC / 서브넷 / IGW / 라우팅테이블 / NAT Instance

VPC와 서브넷 설계 (퍼블릭/프라이빗 분리)

AWS 내에 프로젝트만의 격리된 가상 네트워크를 만든다. 가장 신경 쓴 부분은 '보안'과 '비용'의 균형. DB와 핵심 백엔드 서버는 외부에서 직접 접근할 수 없도록 Private Subnet에 숨기고, 사용자 트래픽을 받는 로드밸런서(ALB)만 Public Subnet에 배치했다.

서브넷	CIDR	AZ (가용영역)	역할
public-a	10.0.1.0/24	ap-northeast-2a	ALB, NAT Instance
public-c	10.0.2.0/24	ap-northeast-2c	ALB (고가용성)
private-a	10.0.3.0/24	ap-northeast-2a	App Server, Infra EC2, RDS
private-c	10.0.4.0/24	ap-northeast-2c	RDS Multi-AZ



NAT Instance — 핵심 비용 절감 포인트

프라이빗 서브넷에 갇힌 서버들도 외부 API 호출이나 패키지 다운로드를 위해 인터넷이 필요하다. 이를 위해 AWS 관리형 NAT Gateway를 쓰면 월 $45라는 고정 비용이 발생하지만, 프리티어가 적용되는 t2.micro EC2 한 대를 NAT 공유기처럼 활용하기로 했다.

NAT Instance 작동 원리 (source_dest_check) 테라폼 코드에서 source_dest_check = false 설정이 핵심이다. 기본적으로 EC2는 목적지가 자신이 아닌 패킷은 버리도록 설계되어 있는데, 이 옵션을 꺼야만 프라이빗 서브넷에서 온 트래픽을 외부 인터넷으로 중계(포워딩)할 수 있다.

#!/bin/bash
# 1. iptables-services 먼저 설치 (설치 후 룰 저장해야 하므로 순서 중요)
dnf install -y iptables-services
systemctl enable iptables

# 2. IP 포워딩 활성화 — 다른 서버의 패킷을 중계할 수 있게 함
sysctl -w net.ipv4.ip_forward=1
echo "net.ipv4.ip_forward=1" >> /etc/sysctl.conf

# 3. 네트워크 인터페이스 자동 추출
ETH=$(ip route show default | awk '/default/ {print $5}')

# 4. iptables NAT 룰 — 나가는 트래픽의 출발지 IP를 NAT Instance IP로 변환
iptables -t nat -A POSTROUTING -o $ETH -j MASQUERADE

# 5. 재부팅 시에도 룰 유지 (설치 완료 후 저장)
iptables-save > /etc/sysconfig/iptables



03. 2주차 — Infra EC2 구성

infra.tf : Redis + Kafka + Prometheus + Grafana를 단일 EC2에

왜 단일 EC2에 다 올리나? (Docker 도입 이유)

Redis, Kafka, 모니터링 툴을 AWS 관리형 서비스(ElastiCache, MSK 등)로 분리해서 쓰면 비용이 감당 안 될 정도로 커져서, 깡통 인스턴스(t3.micro) 한 대를 빌리고, 그 안에서 Docker Compose를 활용하여 각 프로그램들을 컨테이너로 격리 실행해 비용을 $0으로 하고자 했다.

Swap 4GB — 1GB RAM의 한계 극복

t3.micro는 저렴하지만 RAM이 딱 1GB뿐입니다. 무거운 Kafka와 여러 컨테이너를 동시에 띄우면 메모리 부족(OOM)으로 인스턴스가 다운된다. 이를 해결하기 위해 SSD 공간 4GB를 가상 RAM으로 속여서 사용하는 Swap 메모리 설정을 추가했다. 속도 트레이드오프는 존재하지만, 포트폴리오 트래픽을 처리하기 위한 최선의 선택이라고 생각했다.

# Swap 4GB 설정
fallocate -l 4G /swapfile
chmod 600 /swapfile
mkswap /swapfile
swapon /swapfile
echo '/swapfile swap swap defaults 0 0' >> /etc/fstab

# Docker 설치 및 실행
dnf install -y docker
systemctl enable docker
systemctl start docker

Kafka KRaft 모드 & JVM Heap 튜닝 (Stop-the-World 방지)

메모리를 아끼기 위해 Zookeeper 없이 자체적으로 메타데이터를 관리하는 KRaft 모드를 적용했다. 더 중요한 것은 JVM Heap 튜닝.

# docker-compose.yml 중 kafka 부분 발췌
kafka:
  image: apache/kafka:latest
  environment:
    KAFKA_PROCESS_ROLES: broker,controller   # KRaft 모드
    KAFKA_HEAP_OPTS: "-Xms512m -Xmx512m"     # ★핵심: 최소=최대로 튜닝 고정

JVM Heap을 왜 최소=최대로 고정할까? Java는 메모리가 부족해지면 최소 힙(-Xms)에서 최대 힙(-Xmx)까지 메모리를 동적으로 늘린다. 이때 디스크(Swap)에 접근하며 엄청난 I/O가 발생하면, 수 초간 시스템이 완전히 멈추는 Stop-the-World (Full GC) 현상이 발생한다. 이를 예방하기 위해 "처음부터 512MB만 잡고 절대 늘리지 마!"라고 크기를 고정해둔 것이다.

SSM Session Manager — 키페어 없는 안전한 접속

Private Subnet의 EC2는 공개 IP가 없어 SSH 직접 접속이 불가하다. 포트(22번)를 여는 것은 보안상 취약점이 될 수 있으므로, 테라폼으로 AWS SSM 권한이 포함된 IAM Role을 부여했다. 이를 통해 키페어 없이 AWS 콘솔에서 안전하게 인스턴스 내부에 접근한다.

resource "aws_iam_role_policy_attachment" "infra_ssm_policy" {
  role       = aws_iam_role.infra_ssm_role.name
  policy_arn = "arn:aws:iam::aws:policy/AmazonSSMManagedInstanceCore"
}

EBS 용량 관리 (프리티어 30GB 한도)

• NAT Instance: 8GB
• Infra EC2: 15GB (이후 추가될 DB 및 App 서버를 위해 20GB가 아닌 15GB로 타이트하게 설정)
• 합계: 23GB (30GB 한도 내 안전하게 관리)

04. 배포 검증 — docker ps

SSM으로 Infra EC2 접속 후 컨테이너 정상 구동 확인

1. AWS 콘솔 → Systems Manager → Session Manager 이동
2. moa-v2-infra-instance 인스턴스 접속
3. docker ps 명령어로 4개의 컨테이너(redis, kafka, prometheus, grafana)가 모두 정상 작동(Up)하는지 확인.
4. 확인 완료 후 과금 방지를 위해 즉시 terraform destroy를 실행
